Comment faire un equilibrage hydraulique ?

Publié le : 28/03/2017 16:00:06
Catégories : Radiateur

Quelle est la cause d’un déséquilibrage dans un circuit d’eau chaude ?

La cause de cette mauvaise répartition des débits est l’inégalité des pertes de charges, entre les différents chemins qu’emprunte l’eau dans l’installation. Ces pertes de charges sont dûes aux colonnes montantes (étages dans une habitation), aux coudes ou dérivations du réseau des conduits.

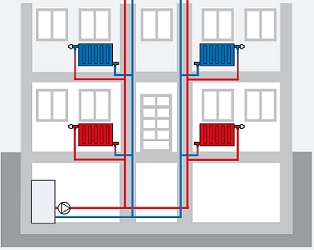

Déséquilibre hydraulique

Déséquilibre hydraulique

Pourquoi équilibrer son réseau hydraulique ?

Vous constatez que parfois les radiateurs situés à l’étage ou celui qui est situé au fond de votre habitation (le plus loin par rapport à la pompe de distribution de votre chaudière) ne fonctionnent pas bien ou sont froids.

L’eau choisissant toujours le chemin le plus court, la première colonne d’eau ou le premier appareillage de chauffage (radiateur) est suralimenté et par conséquent les colonnes et appareillages en bout de réseau sont sous-alimentés en débit. L’énergie est gaspillée, et le confort de l'habitat en aussi affecté.

Un bon équilibrage hydraulique chauffage apporte :

  • Economies d'énergie
  • Température ambiante optimale
  • Bon rendement calorifique
  • Pas de bruits de circulation
  • Aptitude optimale à la régulation du système

Equilibrage hydraulique, méthode :

Réseau hydraulique

Comment équilibrer son réseau hydraulique ?

Il existe plusieurs solutions pour faire l'équilibrage hydraulique son réseau hydraulique.

- Coude / Té de réglage ou pré-réglage :

Ils sont à installer en sortie de radiateur. Installer sur chaque radiateurs du réseau, il permet de régler le débit d’eau en ouvrant plus ou moins la vanne.

Il permet également d’isoler un radiateur pour permettre la réalisation de travaux, sans vidanger le reste de l’installation.

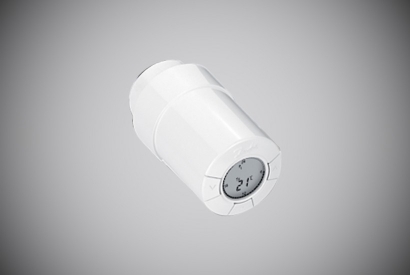

- Corps thermostatique à Pré Réglage :

Ils s’installent à l’entrée du radiateur. Ils permettent l’installation d’une tête thermostatique ainsi que de régler le débit entrant d’eau.

Pour vous faciliter la vie, le fabricant Honeywell propose des kits radiateurs se composant :

  • D'une tête thermostatique
  • D'un corps thermostatisable
  • D'un coude de réglage
